InLine® D-Sub 9 Breakout-Terminalblock, Buchse, Schraubklemme, Rändelschraube

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 18–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher = 2,5 mm.

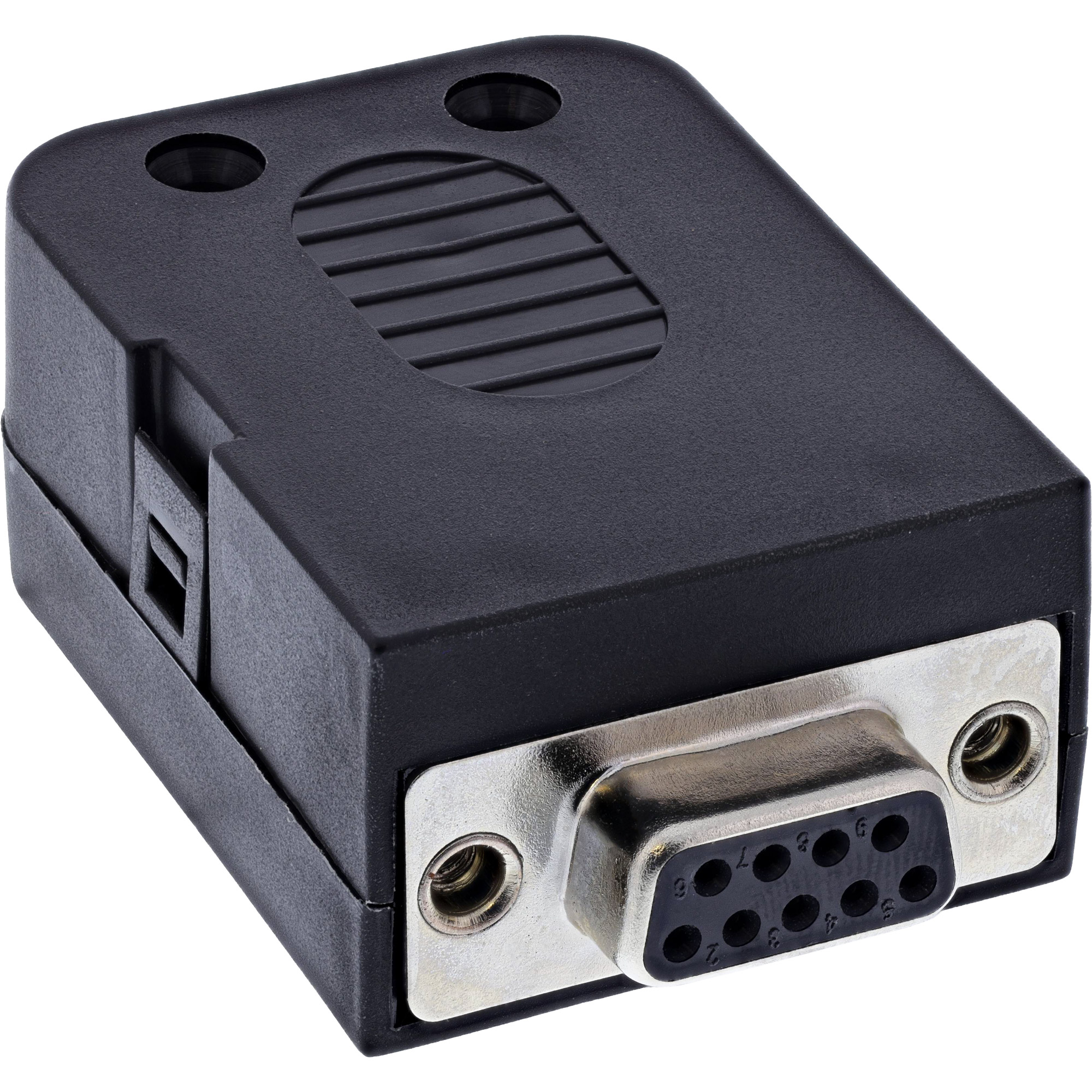

• Stabile Verbindung durch Rändelschraube: Die D-Sub-9 Buchse ist mit gerändelten Schrauben ausgestattet und sorgt für eine sichere, werkzeuglose Fixierung an passenden Steckverbindern.
• Vielfältig einsetzbar in der Industrie: Geeignet für Steuerungstechnik, Maschinenbau, Prüfaufbauten, Diagnosezwecke und Schulungssysteme.

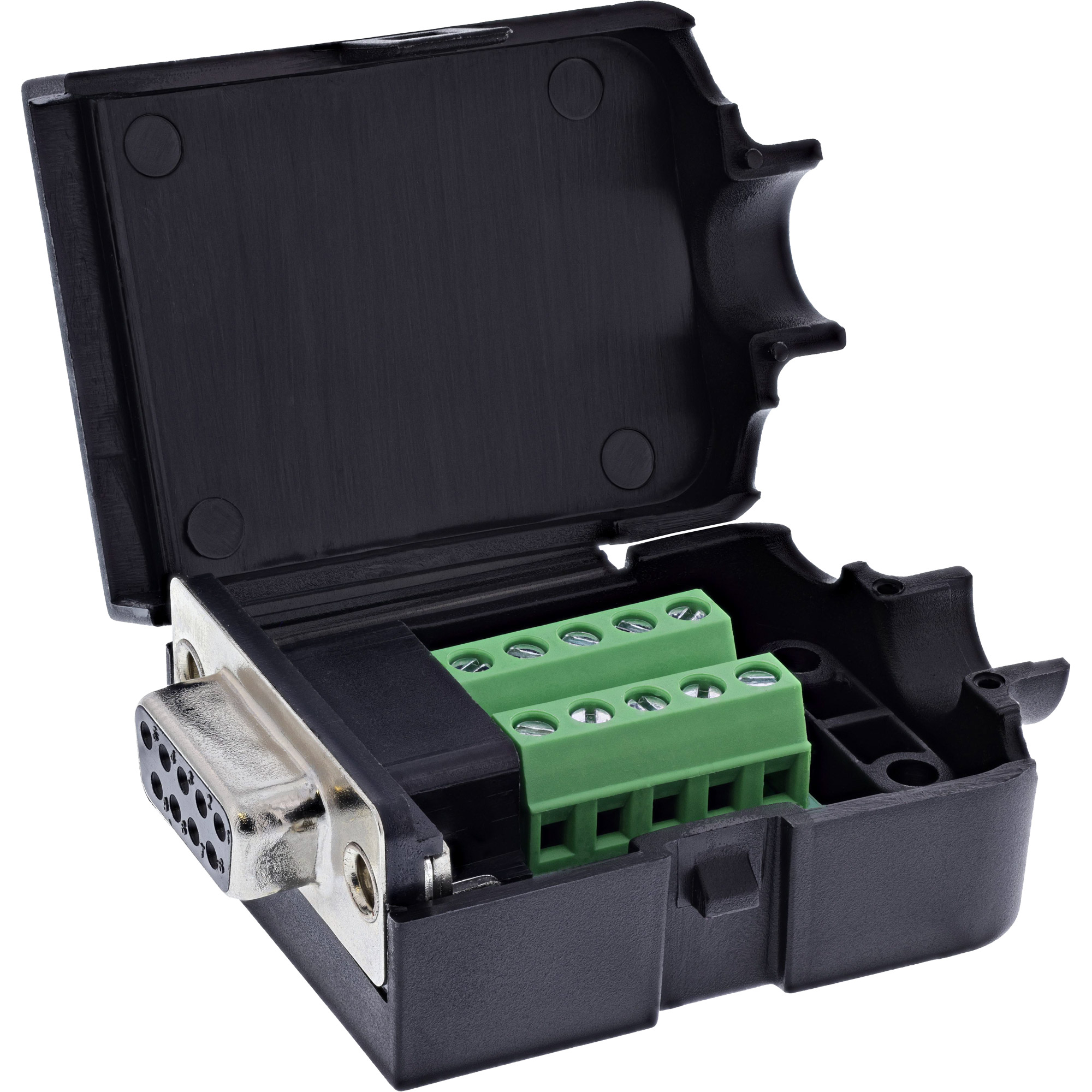

• Breakout-Bauform mit Druckplatte: Einzelleitungen lassen sich flexibel und schnell auf die rückseitigen Schraubklemmen auflegen – ideal für den Labor- oder Feldgebrauch.
• Hohe Signalqualität: Ein Isolationswiderstand = 10 MO bei 300 V DC und ein Nennstrom von 0,8 A pro Pin sorgen für eine zuverlässige Signalübertragung – auch bei dauerhaften Industrieeinsätzen

Der InLine® D-Sub 9 Breakout-Terminalblock mit Buchse ist ideal für den Einsatz in Prüfständen, Laborumgebungen, Prototyping-Anwendungen oder der Inbetriebnahme von Maschinenkomponenten. Über rückseitige Schraubklemmen mit Druckplatten-Technik lassen sich Einzeladern im Bereich 18–26 AWG sicher anschließen. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher mit Klingenbreite = 2,5 mm.

Die Buchse ist mit Rändelschrauben (#4-40 UNC) ausgestattet, die eine sichere, werkzeuglose Fixierung an passenden Steckern gewährleisten. Eine EVA-Isolierlage schützt bei der Montage auf leitfähigen Flächen. Dank klarer Klemmenbeschriftung und robuster Bauform eignet sich der Breakout-Adapter ideal für Prüfplätze, Steuerungsprojekte und mobile Serviceaufbauten.

• D-Sub 9 Buchse: Breakout-Design, mit Rändelschrauben (#4-40 UNC)

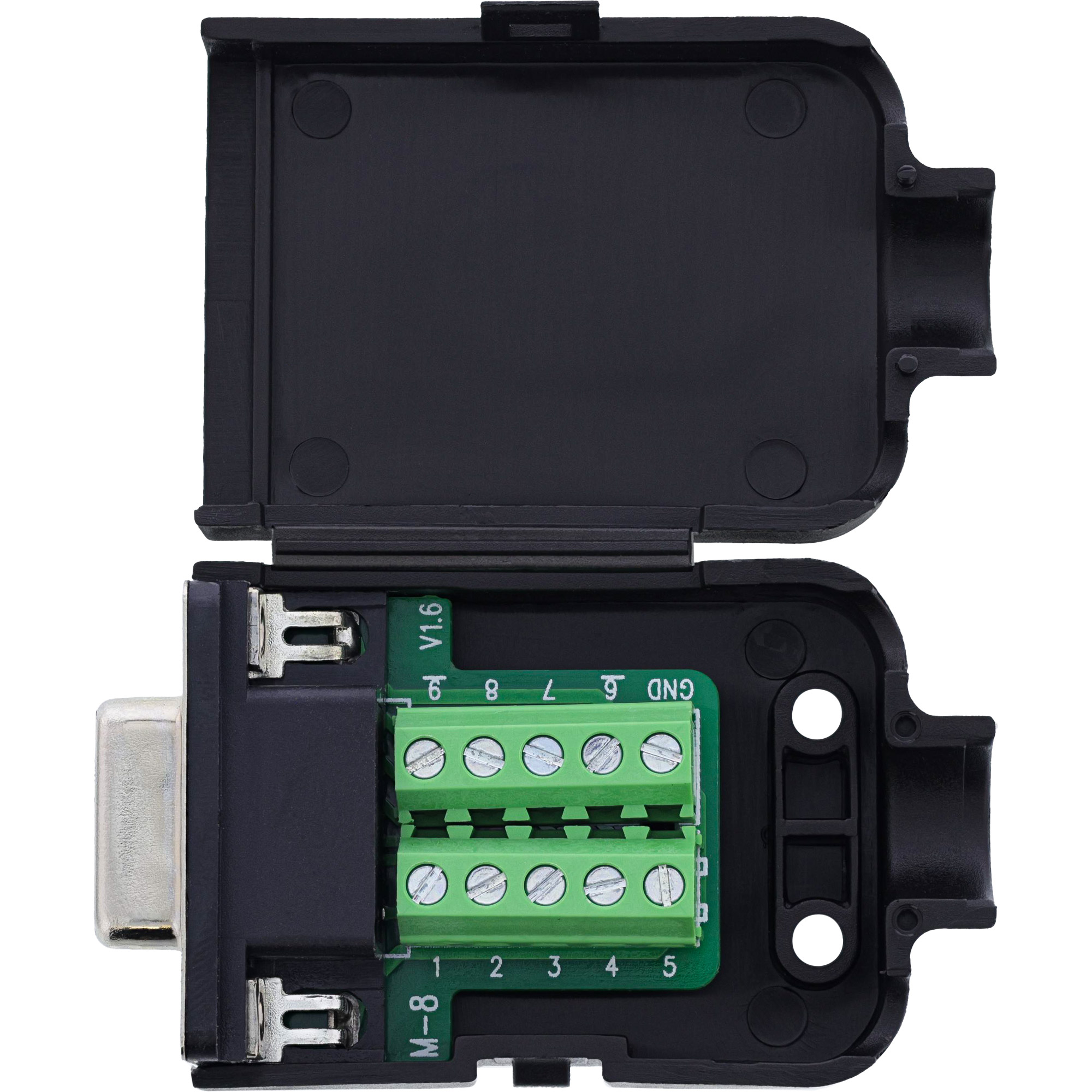

• Anschlusstechnik: Schraubklemme mit Druckplatte
• Anschlussbereich: 18–26 AWG
• Betätigung: Mit Schlitzschraubendreher = 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: = 10 MO @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 66,7 × 34,4 mm (L × B )
• Zubehör: 1× Druckplatte, 2× Schrauben
