InLine® IDC 20 Buchse an Terminalblock, 10-polig, auf Platine

• Zeitersparnis bei der Installation: Die 10-polige Schraubklemmenleiste mit Druckplatte erlaubt eine schnelle, werkzeugunterstützte Verdrahtung – für Adern im Bereich 16–26 AWG.
• Standardisierte IDC-Schnittstelle mit klarer Pinbelegung: Die 20-polige Buchse (2×10) sorgt für strukturierte Signaltrennung – ideal für geordnete Systemverdrahtungen in Test-, Steuer- und Prototypenumgebungen.
• Kompakte Bauform für strukturierte Installation: Kompaktes Design auf stabiler Leiterplatte für die direkte Integration in Gehäuse, Adapterfelder oder Prüfumgebungen.
• Für modulare Steuerungs- und Prüfsysteme: Ideal bei Prototyping, Embedded-Anwendungen, Systemtests oder Signalverteilern mit IDC-Flachbandkabeln.
• Hohe Signalqualität: Geprüfte Isolationsfestigkeit bis 300 V AC, Nennstrom 1 A pro Pin und 100 % Kurzschlussprüfung für dauerhafte Betriebssicherheit.

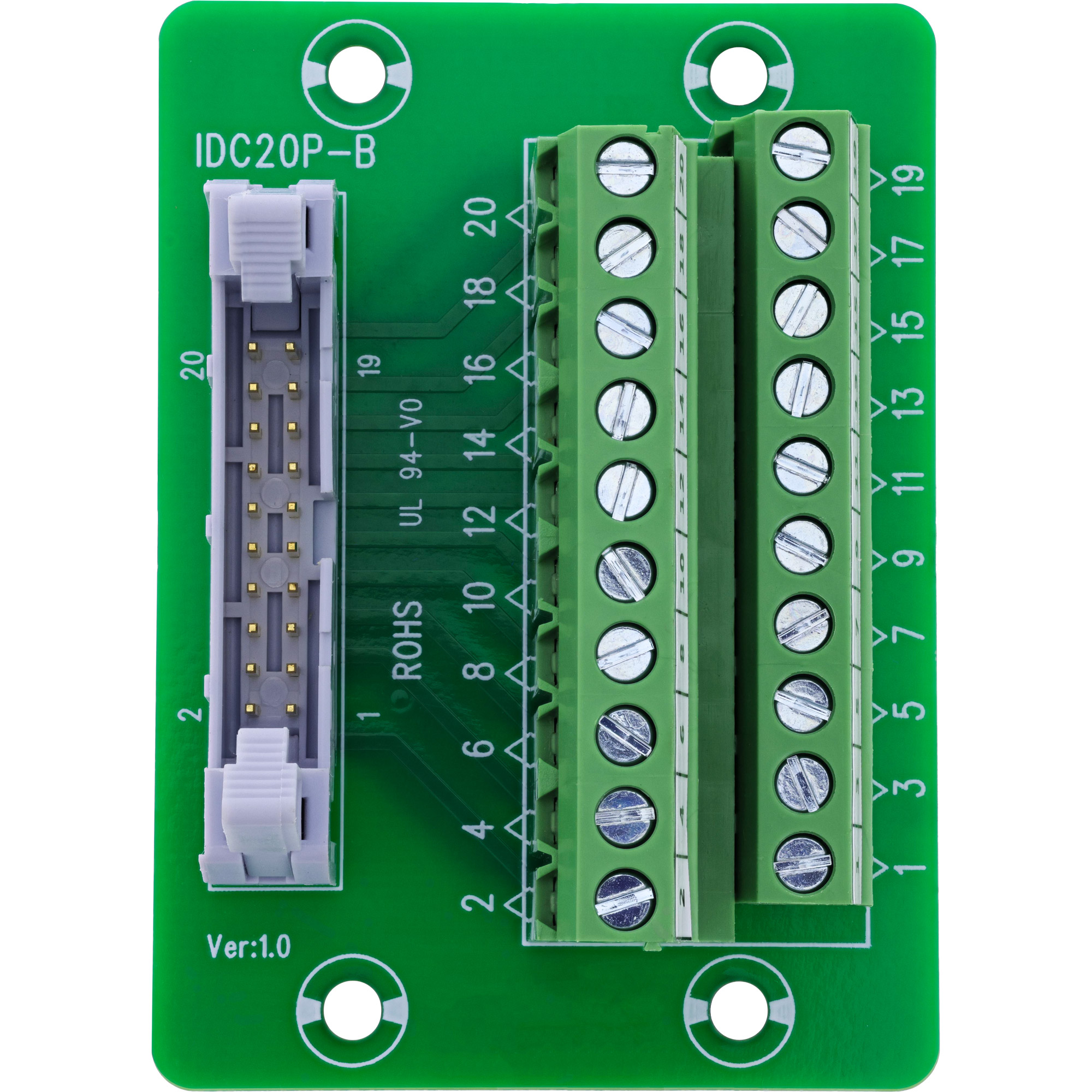

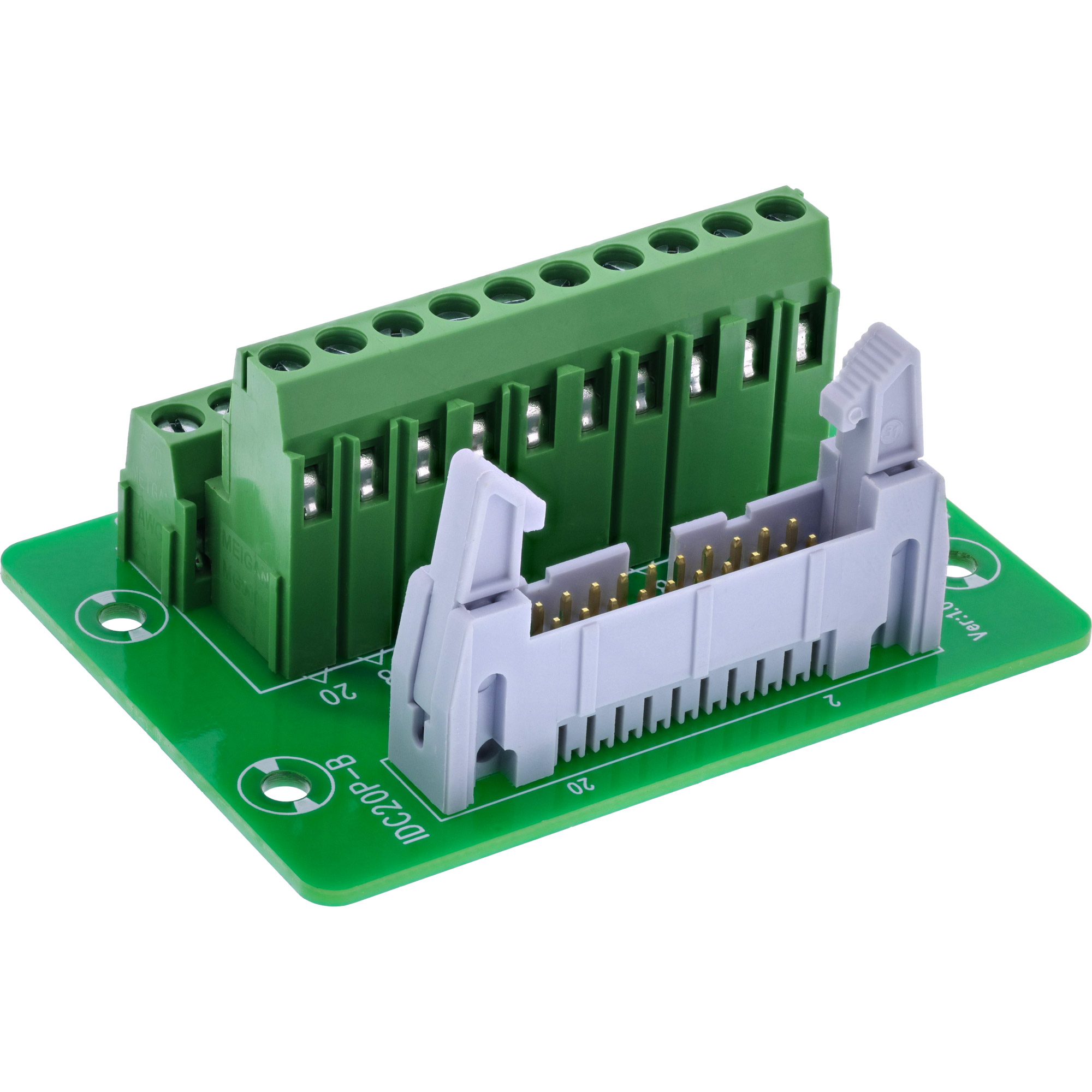

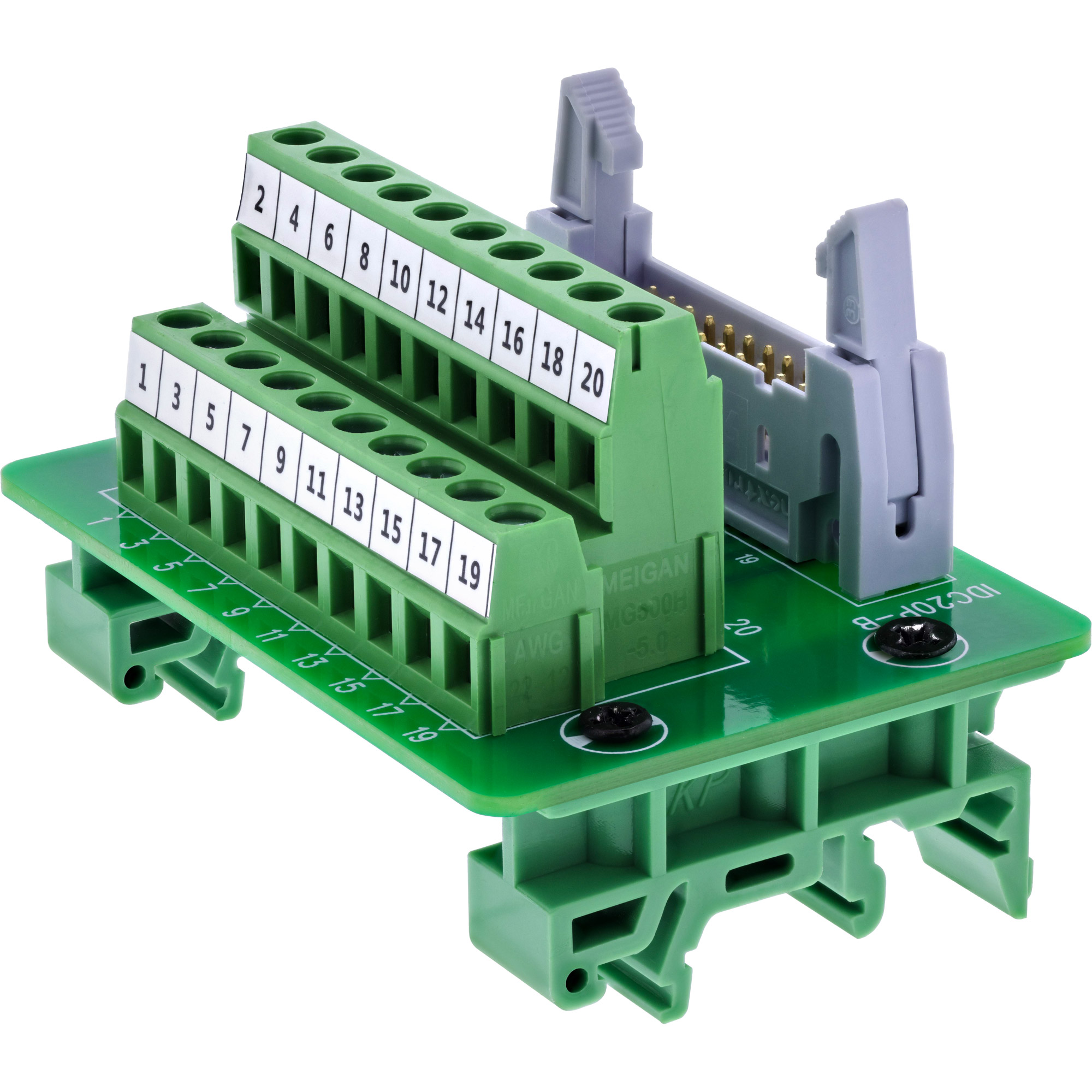

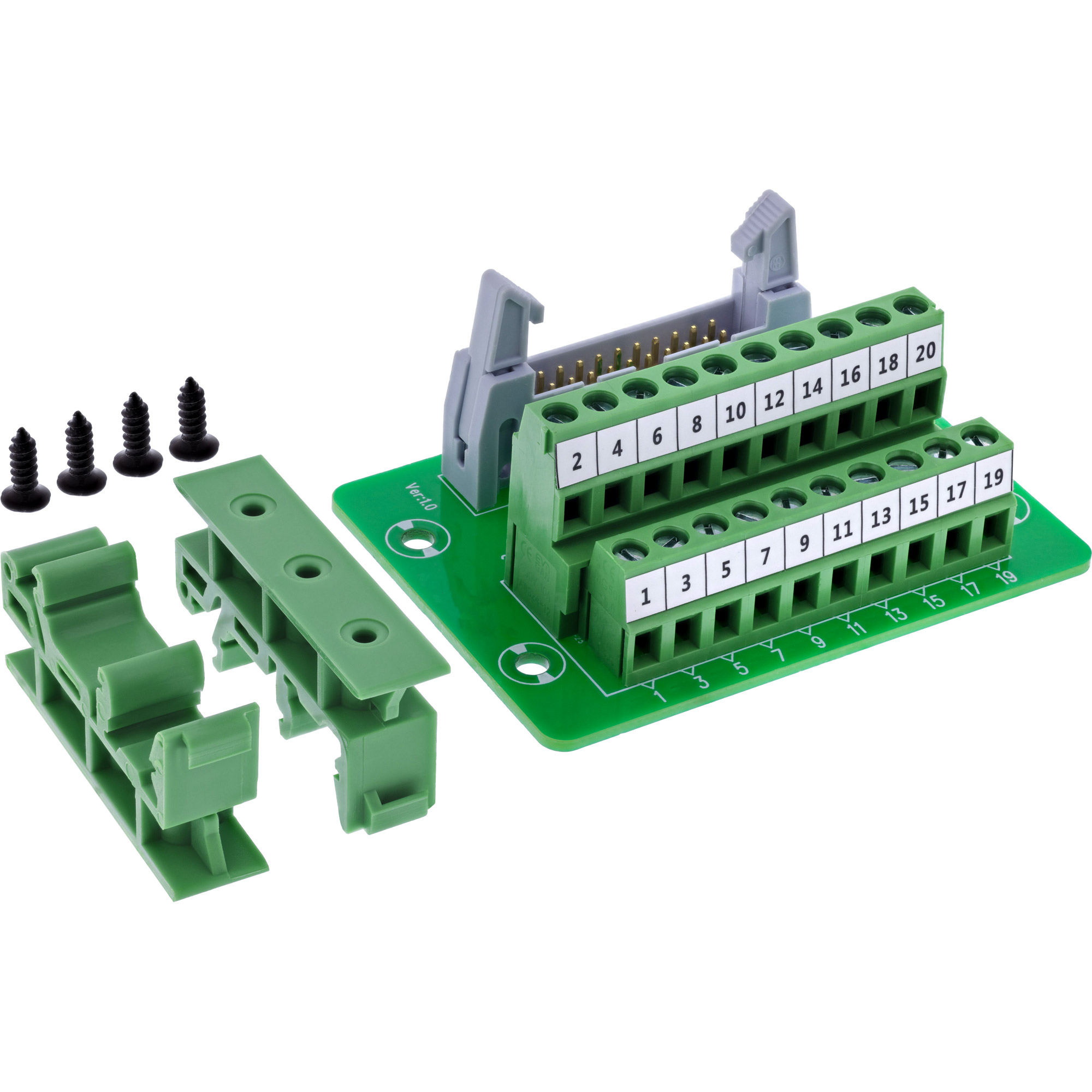

Der InLine® IDC-20-zu-Terminalblock-Adapter verbindet eine 20-polige IDC-Buchse (2×10) mit einer 10-poligen Schraubklemmenleiste zur einfachen Signalverdrahtung – ganz ohne Löten. Die robuste Bauweise auf stabiler Platine eignet sich besonders für strukturierte Installationen in Prüfständen, Steuergeräten oder Embedded-Systemen.

Die Schraubklemmen (Rastermaß 5,0 mm) sind eindeutig beschriftet und unterstützen Einzeladern von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher = 2,5 mm. Eine EVA-Isolierlage schützt zuverlässig bei der Montage auf leitfähigen Oberflächen.

Dank 100 % Kurzschluss- und Verdrahtungstest sowie standardisierter Signalführung ist der Adapter ideal für die professionelle Nutzung in industriellen Testumgebungen, bei Prototypen oder im Schaltschrank.

Hinweis: Je zwei benachbarte IDC-Pins sind intern auf eine Schraubklemme gelegt (z. B. Pin 1+2 ? Klemme 1).

• IDC-Schnittstelle: 20-polige IDC-Buchse (2×10), Rastermaß 2,54 mm
• Schraubklemmleiste: 10 Klemmen, Rastermaß 5,0 mm, mit Druckplatte
• Signalzuordnung: GND (Masse), D0 bis D7 (digitale Signalleitungen, je nach Anwendung belegbar)
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher = 2,5 mm
• Nennstrom: 0,8 A pro Pin
• Max. Betriebsspannung: 100 V zwischen zwei Signalen
• Isolationswiderstand: = 10 MO @ 300 V DC
• Max. Leiterwiderstand: 5 Ohm
• Betriebstemperatur: –10 °C bis +70 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: ca. 71 × 51 × 48,7 mm (B × H × T)
