InLine® Mini-USB Buchse an Terminalblock, 5-polig, mit Kabel

• Zeitersparnis bei der Installation: Schnelle Verdrahtung über Schraubklemmen für 16–26 AWG – werkzeugunterstützt mit Schlitzschraubendreher = 2,5 mm.
• Fest integriertes USB-Kabel für flexible Anwendungen: Das 1 Meter lange Anschlusskabel verbindet Systeme sofort – ohne zusätzliches Zubehör oder Lötarbeiten.
• Eindeutige Klemmbelegung & sichere Kontaktierung: 5-polige Klemmen mit Druckplatte, klar beschriftet 1: –, 2: D+, 3: D–, 4: +, 5: S (Schirm) – ideal für Service, Test und Prototyping.
• Vielfältig einsetzbar in der Industrie: Zur schnellen Aufschaltung von USB-2.0-Signalen in Prüfaufbauten, Labor, Inbetriebnahmen oder der Fehlersuche – ohne Löten.
• Hohe Signalqualität: Ein Isolationswiderstand = 10 MO bei 300 V DC und ein Nennstrom von 0,7 A pro Pin gewährleisten eine zuverlässige Signalübertragung – auch bei Dauerbelastung und im industriellen Umfeld.

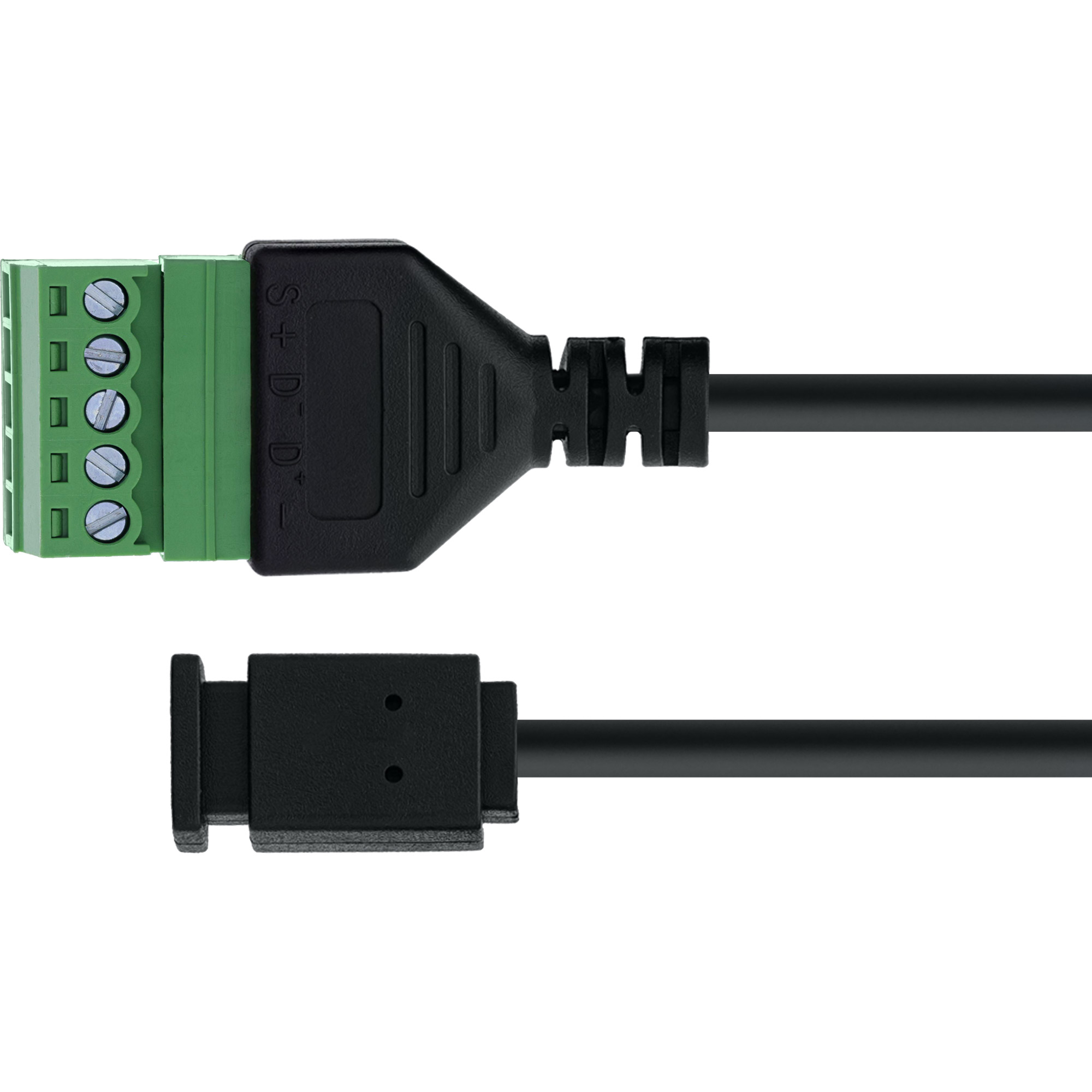

Der InLine® Mini USB 2.0 Terminalblock-Adapter mit 5-adrigem Anschlusskabel verbindet die Vorteile einer stabilen USB-Verbindung mit der Flexibilität offener Signalverdrahtung. Die Mini-USB-Buchse ist fest mit einem 5-poligen Schraubklemmblock verbunden – ideal für Prüfstände, Diagnosegeräte oder Embedded-Systeme.

Die Schraubklemmen sind übersichtlich beschriftet (1: Masse, 2: D+, 3: D–, 4: Spannung, 5: Schirm) und ermöglichen eine sichere sowie eindeutige Signalzuordnung. Die Klemmanschlüsse mit 5,0 mm Rastermaß unterstützen Adern im Bereich von 16–26 AWG. Die Verdrahtung erfolgt werkzeugunterstützt mit einem Schlitzschraubendreher = 2,5 mm.

Das integrierte Anschlusskabel mit 1 Meter Länge reduziert den Verdrahtungsaufwand und ermöglicht den sofortigen Einsatz – z. B. an Steuerungen, Testsystemen oder mobilen Prüfplätzen. Eine EVA-Isolierlage auf der Unterseite schützt zusätzlich bei der Montage auf leitfähigen Oberflächen.

• USB-Schnittstelle: Mini USB 2.0, Buchse
• Kabellänge: ca. 1 m (PVC, fest integriert)
• Polzahl / Belegung: 5 Klemmen / 1: – / 2: D+ / 3: D– / 4: + / 5: S
• Anschlusstechnik: Schraubklemme mit Druckplatte, Raster 5,0 mm
• Anschlussbereich: 16–26 AWG
• Betätigung: Mit Schlitzschraubendreher = 2,5 mm
• Nennstrom: 0,7 A pro Pin
• USB-Betriebsspannung (VBUS): 5 V DC
• Prüfspannung (Isolationsfestigkeit): 300 V AC / 1 Minute
• Isolationswiderstand: = 10 MO @ 300 V DC
• Betriebstemperatur: –20 °C bis +105 °C
• Isolierlage: EVA-Isolierung auf Unterseite
• Abmessungen: Terminalblock ca. 50 × 21,2 × 18,4 mm (L × B × H)
